Как изготавливают детали с нестандартной геометрией

Когда речь заходит о сложных технических задачах, стандартных решений зачастую оказывается недостаточно. Современное машиностроение всё чаще сталкивается с необходимостью производства деталей нестандартной геометрии — с криволинейными поверхностями, переменным сечением, полыми структурами или отверстиями под углом. Такие изделия необходимы в авиастроении, медицинской технике, энергетике и оборонной промышленности. Их изготовление требует не только точного проектирования, но и применения инновационных технологий обработки, нестандартного подхода и высокой квалификации специалистов. В этой статье мы подробно рассмотрим, как происходит производство деталей с нестандартной геометрией и какие этапы обеспечивают высокое качество и точность в готовых изделиях.

Подход к проектированию и моделированию

Процесс изготовления нестандартных деталей начинается с проектирования и разработки 3D-модели. В отличие от стандартных изделий, где можно использовать шаблонные решения и унифицированные допуски, при создании сложных компонентов проектировщик обязан учитывать не только форму и функционал изделия, но и особенности материала, допустимые отклонения, температурные режимы, силовые нагрузки и возможные деформации. На этом этапе активно применяются CAD/CAM-системы (например, SolidWorks, Siemens NX, Autodesk Inventor), позволяющие смоделировать будущую деталь с точностью до микрона. Также используются методы инженерного анализа — прочностной расчет, термическое моделирование, симуляция процесса обработки — для предотвращения ошибок еще до начала производства.

Особенно важным является этап подготовки управляющих программ для станков с ЧПУ. Если изделие имеет сложные криволинейные поверхности, невозможно просто задать линейную траекторию — система должна учитывать направление инструмента, скорость подачи, глубину резания, а также возможные коллизии. На этом этапе инженеры-программисты тщательно оптимизируют параметры, чтобы сократить время обработки, избежать брака и гарантировать стабильность качества. Таким образом, проектирование деталей с нестандартной геометрией — это не просто чертеж, а комплексная инженерная задача, требующая точного взаимодействия между конструкторским, технологическим и производственным подразделениями.

Современные методы обработки

Изготовление деталей сложной формы требует применения высокоточного оборудования и прогрессивных технологий. Наиболее распространены методы многоосевой обработки на 4- и 5-осевых станках с ЧПУ. Такие станки позволяют работать по нескольким осям одновременно, обрабатывая сложные поверхности без необходимости многократной перенастройки. Это особенно важно при изготовлении турбинных лопаток, корпусных деталей, импеллеров, медицинских имплантатов и других компонентов с высоким уровнем сложности.

Фрезерование на 5-осевых станках — обеспечивает доступ к труднодоступным зонам и повышает точность обработки.
Электроэрозионная обработка (EDM) — применяется для резки очень твердых материалов и формирования внутренних контуров с минимальными допусками.
Лазерная резка и 3D-печать — особенно востребованы при прототипировании и малосерийном производстве, а также для сложных внутренних структур.
Токарно-фрезерные центры — позволяют комбинировать методы точения и фрезерования, обрабатывая деталь с одной установки.

Выбор технологии зависит от материала, сложности изделия и требуемой точности. Часто используется комбинация методов, когда, например, черновая обработка проводится на фрезерном станке, а чистовая — с применением шлифовки или EDM. Важно, что при производстве деталей с нестандартной геометрией невозможно использовать стандартную оснастку — все зажимы, приспособления и даже режущий инструмент подбираются и изготавливаются индивидуально, что делает процесс еще более трудоемким, но зато гибким и адаптированным под конкретную задачу.

Примеры применения и типов деталей

Нестандартные детали находят широкое применение в самых разных отраслях. В авиационной и аэрокосмической промышленности — это крыльчатки, лопатки турбин, элементы фюзеляжа и топливных систем. В энергетике — компоненты газовых и паровых турбин, теплообменники, сложные соединительные узлы. В медицине — имплантаты, хирургические инструменты и прецизионные корпуса оборудования. Машиностроение, робототехника и приборостроение используют нестандартные детали для создания уникальных механизмов, работающих в специфических условиях, где невозможно применить типовые решения.

Типичные примеры изделий:

Турбинные лопатки с переменным углом атаки
Импеллеры с изогнутыми каналами
Титано-алюминиевые вставки сложной конфигурации
Оптические и измерительные держатели с криволинейной базой
Корпусные детали с системами внутреннего охлаждения

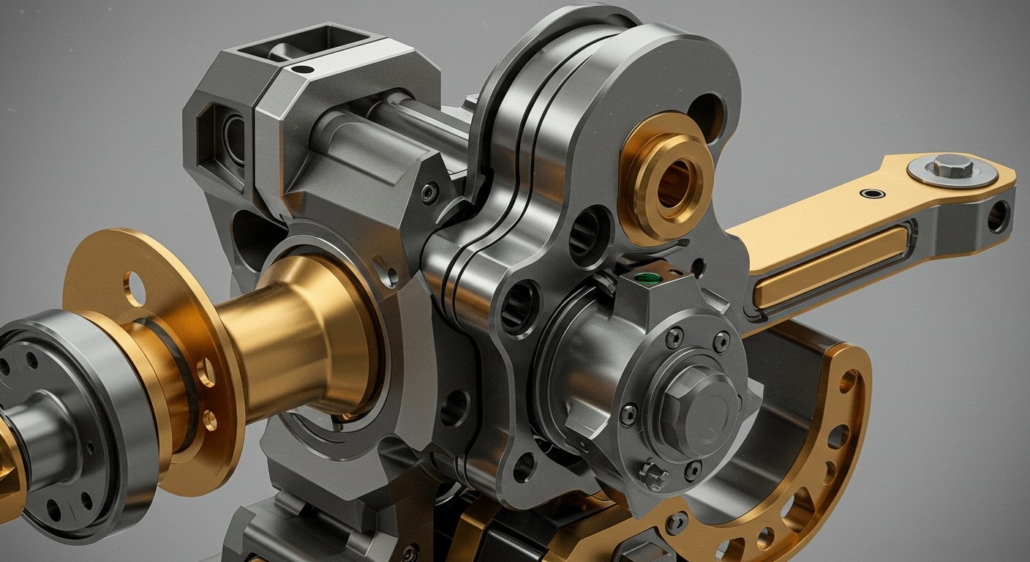

Изготовление деталей нестандартной геометрии требует высокой точности и профессионального оборудования

Контроль точности и качества

Качество деталей с нестандартной геометрией определяется не только точностью размеров, но и соответствием техническому заданию в целом. Из-за сложности формы обычные штангенциркули и микрометры оказываются малоэффективными. Вместо них применяются 3D-сканеры, координатно-измерительные машины (КИМ), оптические системы контроля и лазерные трекеры. Эти инструменты позволяют создать цифровую модель фактической детали и сравнить ее с исходной 3D-моделью, выявив даже малейшие отклонения.

Контроль проводится на каждом этапе — от черновой обработки до финального шлифования. Особое внимание уделяется точности сопряжений, радиусам закруглений, шероховатости поверхности и геометрической форме. Иногда для анализа применяются методы неразрушающего контроля: ультразвук, рентген или вихретоковые системы. Все данные вносятся в электронные паспорта изделий, что гарантирует полную прослеживаемость и контроль качества на всех стадиях производства.

Почему важен индивидуальный подход

Изготовление нестандартных деталей невозможно без индивидуального подхода. Каждая задача уникальна: у клиента может быть особое требование по весу, прочности, температурному режиму, коррозионной стойкости или совместимости с другими узлами. Поэтому перед запуском в производство важно провести технический аудит, согласовать каждый параметр, выбрать оптимальные материалы, технологии и способ контроля. Такой подход не только снижает риски брака, но и позволяет создать максимально эффективное решение, адаптированное под конкретные условия эксплуатации.

Наша компания предлагает полный цикл изготовления нестандартных деталей — от анализа чертежей и разработки модели до финишной обработки и контроля. Мы используем современное оборудование, квалифицированных специалистов и передовые инженерные методы. Такой подход позволяет нам справляться с задачами любой сложности и гарантировать качество продукции в соответствии с мировыми стандартами машиностроения.
